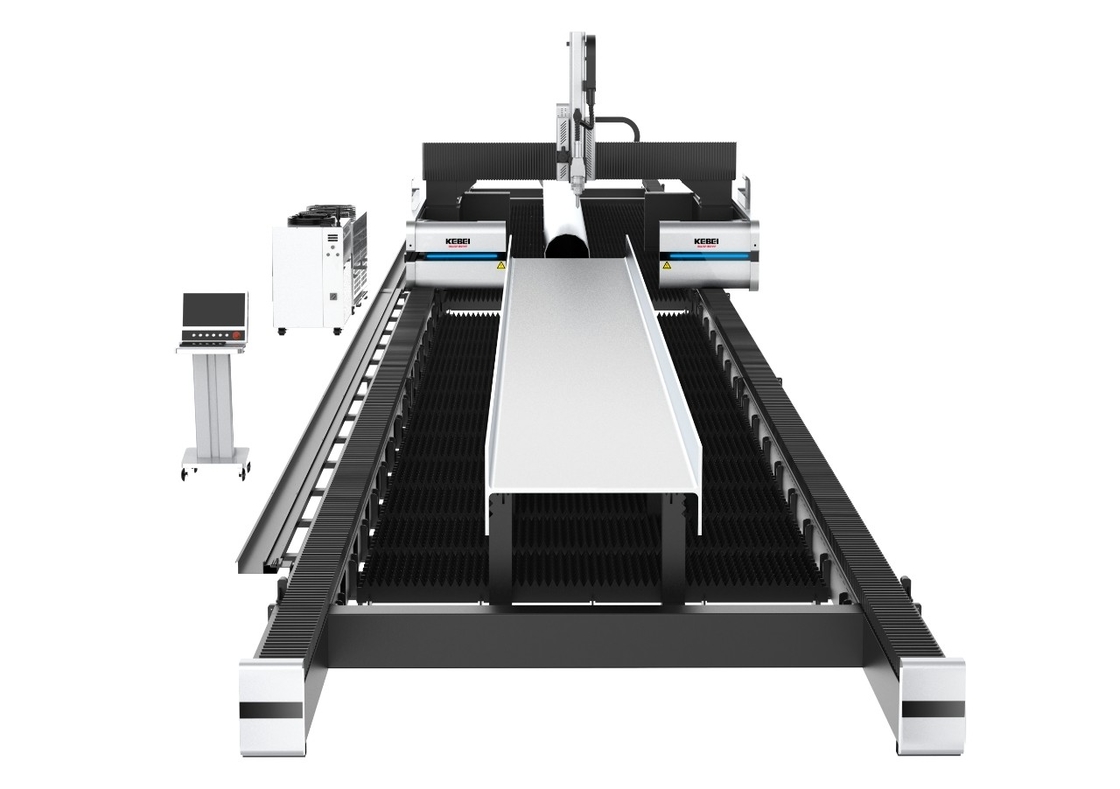

Máquina de corte a laser de feixe da série H KHL Industrial
Para o corte de feixes H e canais de aço:
LCom funções de corte de chapas e de corte de chapas de flange;
Com função de corte de aço;
LCom a convecção da placa de flange, o ângulo de convecção é igual ou inferior a 45 graus;
lCom função de marcação do número do componente da placa de flange e da placa de web e função de desenho de linha de um só lado;
(') Com corte de chapas Z, corte de chapas flange e de chapas bevel, corte de linguas de chapas e outros
funções;
Apoia a nidificação cíclica, a taxa de utilização do material é superior a 99%, e o empalhe do material é utilizado para
alcançar uma extrema economia de materiais;
Suporta corte cíclico e a posição de corte pode evitar automaticamente a placa de costelas, placa web e flange
Furações de placas e corbelos;
O corte, o corte em Z e o corte em convexa têm função de borda comum local;
LCom o corte a ar livre através dos furos de solda, não se deixa borda através dos furos de solda;
lFormatos de suporte ao software: arquivo NC1 original da Tekla e formato STEP da Solidworks;
Suporta a adição manual de sulcos, furos de soldadura, marcação do número do componente e outros
funções;
Suporta a modificação manual do número do componente ou do número da peça do
Ficheiro original;
Suporta a marcação do número do componente ou do número da peça e da placa de costelas dos ficheiros NC1;
Para a placa de flange superior < 130 mm, a borda do buraco da placa de tecelagem é superior a 35 mm da parede interna do
a placa de asa; 130 mm≤placa de flange superior, a distância entre a borda do orifício da placa web é superior a 90 mm da
placa de asa;
LA rugosidade dos furos da placa de asa e da placa de teia é de 50 microns;
A função de cortar através do buraco de solda no meio do ar tem uma raiz 1mm-3mm esquerda
Nota: Para além das funções acima referidas, outras peças de corte de forma especial devem ser verificadas antes
A encomendar.
